¿Cómo funcionan los Amperímetros?

La detección y medición de la corriente ha sido la función de un instrumento de amplia aplicación desde hace más de un siglo: el galvanómetro. Sin embargo, el galvanómetro generalmente admite intensidades máximas bastante débiles. Para permitir la medida de intensidades superiores a las que podrían soportar sin destruirse los devanados y elementos mecánicos del aparato, se agrega una resistencia de muy bajo valor conocida como “shunt” (derivación) dispuesta en paralelo con el devanado, de forma que sólo pase por éste una fracción de la corriente principal. Este acoplamiento galvanómetro + shunt ha dado origen a otro instrumento conocido como amperímetro, que mide específicamente intensidades de corriente eléctrica.

Lo que se logra con el amperímetro, entonces, es que la mayor parte de la corriente pase por la resistencia del shunt, pero que la pequeña cantidad que fluye por el medidor siga siendo proporcional a la intensidad total. El amperímetro debe su nombre al amperio (A), que es la unidad de medida que utiliza. Cuando las corrientes eléctricas a medir se encuentran por debajo de 1 amperio estos instrumentos reciben el nombre de mili, micro, nano o picoamperímetros, dependiendo de la magnitud involucrada.

El funcionamiento del amperímetro se basa en un principio del electromagnetismo que en su forma más simple nos indica que cualquier corriente eléctrica que atraviesa un hilo conductor produce un campo magnético alrededor del mismo, cuya fuerza depende de la intensidad de la corriente que circula.

El amperímetro se instala siempre en serie con el elemento cuya intensidad se desea conocer. Al estar en serie con el circuito eléctrico es necesario, para que su influencia sea mínima, que su caída de tensión interna sea muy pequeña, por lo que su resistencia será también muy pequeña.

Amperímetros analógicos

El fundamento anteriormente expuesto ha sido el origen de los primeros amperímetros analógicos, de amplio uso aún en la actualidad, que miden y presentan el valor de la corriente por medio de una aguja que se ubica en el número o la fracción del valor presentado en un panel de indicación.

Dentro de los amperímetros analógicos distinguimos dos grupos que difieren en el mecanismo que provoca el movimiento de la aguja indicadora:

1. Amperímetros electromecánicos

2. Amperímetros térmicos

Si bien los amperímetros térmicos han caído prácticamente en desuso, los electromecánicos representan un subgrupo numeroso que incluye varios tipos de amperímetros. Veamos esto con más detalle.

1. Amperímetros electromecánicos

En términos generales, estos dispositivos se basan en la interacción mecánica entre corrientes, entre una corriente y un campo magnético o entre conductores electrificados. Están compuestos esencialmente de un órgano fijo y de un órgano móvil unido a una aguja que indica el valor de la magnitud a medir sobre una escala. El movimiento es de rotación y está originado por una cupla motriz que es función del parámetro a medir. Este movimiento es contrarrestado por un par antagónico y para evitar oscilaciones se dota a la parte móvil de algún dispositivo de amortiguamiento. El valor de la corriente de entrada está dado, por lo tanto, por la lectura del desplazamiento de la aguja sobre una escala graduada.

Como todo dispositivo electromecánico, este tipo de amperímetros es voluminoso y está sujeto no sólo al desgaste de sus componentes, sino también al error de lectura. Sin embargo, la lectura es rápida y por lo tanto son útiles como elementos medidores fijos en tableros.

Entre los amperímetros electromecánicos podemos mencionar los siguientes.

a) Amperímetros magnetoeléctricos o de cuadro/bobina móvil

Constan de un imán permanente fijo y un cuadro o bobina móvil que gira bajo el efecto de la fuerza de Ampère cuando circula corriente por el mismo. La espiral en el eje del cuadro tiende a impedir la rotación del cuadro. Cuanto mayor sea la corriente que atraviesa el cuadro mayor será el ángulo que éste gira. El cuadro está unido a una aguja cuyo extremo se traslada por una escala. Los instrumentos magnetoeléctricos se distinguen por una gran precisión y tienen una alta sensibilidad, pero funcionan únicamente en circuitos de corriente continua (CC).

b) Amperímetros electromagnéticos o de imán móvil

Estos instrumentos constan de una aguja unida a un imán alojado en el interior de una bobina. Cuando la corriente circula por esta última, se produce un campo magnético que, dependiendo de su sentido, produce una atracción o repulsión del imán que es proporcional a la intensidad de dicha corriente.

c) Amperímetros ferromagnéticos o de hierro móvil

Consisten en una bobina fija, en cuyo interior va alojada y soldada una lámina curvada de hierro dulce. La parte móvil es una segunda lámina de hierro dulce, que va unida al eje de acero de la aguja indicadora. Cuando circula corriente por la bobina, ambas láminas de hierro se transforman en imanes por el efecto magnético de la corriente y se repelen mutuamente, obteniéndose una fuerza proporcional a la intensidad de la corriente. La magnitud de la fuerza de repulsión y, por consiguiente la amplitud del movimiento de la aguja, dependen de la cantidad de corriente que circula por la bobina. Estos aparatos tienen la ventaja de servir tanto para corriente continua (CC) como alterna (CA).

d) Amperímetros electrodinámicos

Constan de dos bobinas, una fija y otra móvil que producen campos magnéticos, cada una de las cuales porta una corriente que es función de la corriente a medir. La reacción entre los campos de la bobina fija y la bobina móvil proporciona el torque deflectante del sistema móvil, que es compensado por resortes espiral que también se emplean para llevar la corriente a la bobina móvil. Se utilizan principalmente con corriente alterna (CA), pero también sirven para corriente continua (CC).

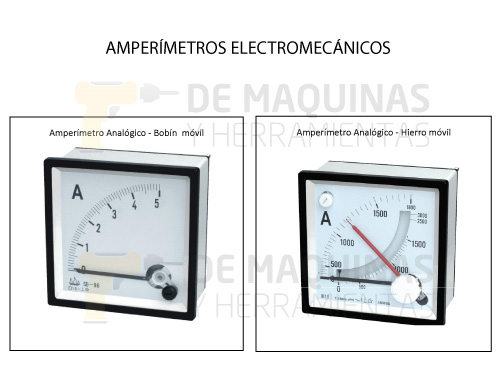

La apariencia de todos los amperímetros que hemos visto hasta ahora es similar, como lo muestran las siguientes imágenes.

Amperímetro Bobina Móvil y de Hierro

Pero existe una simbología impresa en una esquina del visor de cada instrumento que permite diferenciar, por ejemplo, un amperímetro de hierro móvil de uno electrodinámico o uno que funciona para CC de otro que lo hace tanto en CC como CA, etc. En próximas entregas abordaremos con más detalle la simbología utilizada en los aparatos de medidas eléctricas.

2. Amperímetros térmicos

Estos instrumentos se basan en el principio de que todos los conductores se dilatan cuando se calientan. Esta dilatación es proporcional al calor y, de acuerdo con la ley de Joule, el calor es proporcional al cuadrado de la corriente, independientemente del sentido de la corriente y la naturaleza de esta, por lo que estos amperímetros sirven para corriente alterna o continua. La corriente atraviesa una resistencia, que se calienta a medida que la corriente pasay está en contacto con un par termoeléctrico, que está conectado a un galvanómetro. Este método indirecto es utilizado fundamentalmente para medir CA de alta frecuencia.

La ventaja de los amperímetros térmicos es que no se ven afectados por los campos magnéticos externos. Sin embargo, el elevado consumo necesario para calentar el conductor que experimentará la dilatación por la corriente que circula por el mismo y el elevado costo de estos aparatos hacen que sean poco usados.

Amperímetros digitales

Los adelantos tecnológicos han impuesto en el mercado los instrumentos de medición digital, de gran versatilidad y desempeño. Con los instrumentos digitales se eliminan los errores de lectura, ya que las mediciones se visualizan en una pantalla a través de un número y como las partes mecánicas móviles se han sustituido por circuitos electrónicos, también se minimiza el desgaste. La calidad de un instrumento digital estará sujeta, por tanto, a la calidad de los circuitos empleados.

En el caso de los amperímetros digitales, se obtienen mediciones exactas de la intensidad tanto para corriente continua como alterna con escalas seleccionables según el modelo.

Amperímetro digital-térmico

Hoy en día la tecnología digital no solamente ha proporcionado mediciones directas más confiables a través de instrumentos instalados de forma permanente, sino que también ha posibilitado la pronta aceptación de instrumentos portátiles.

Dos de los instrumentos portátiles para mediciones eléctricas más difundidos son el multímetro y la pinza amperométrica. Ambos están disponibles en el mercado en sus versiones analógica y digital, aunque esta última es la que se ha impuesto mayormente.  Tanto el multímetro como la manera de utilizarlo ya han sido descritos en DMYH, por lo que vamos a ocuparnos brevemente de la pinza amperométrica.

Pinzas amperométricas

Este es un tipo de amperímetro (también conocido como amperímetro tenaza o de gancho, por su forma) muy útil porque mide instantáneamente la intensidad de la corriente alterna o continua sin abrir o interrumpir el circuito. La pinza amperométrica es accionada enteramente por el campo magnético creado por la corriente y al no tener arrollamientos eléctricos no puede quemarse. Las tenazas se abren por una moderada presión de un dedo sobre el gatillo y se cierran automáticamente, por lo que requieren solamente una mano. Pueden medir tanto en corriente alterna como continua.

De hecho, las pinzas amperométricas también han evolucionado en multímetros, sin embargo, su uso como amperímetro es sumamente amplio en el campo de la electricidad en general, inclusive en la industria automotriz. Los videos que siguen muestran en detalle el uso de una pinza amperométrica.
