Cámaras de inspección. ¿Cómo documentar fácil y rápidamente, puntos eléctricos de difícil acceso?

La cámara de inspección o boroscópio constituye una herramienta profesional, de fácil utilización, versátil y de gran utilidad en el campo de la mecánica, plomería, instalación y también en el campo de los trabajos eléctricos.

El diseño de estas herramientas de trabajo está enfocado en facilitar la ejecución de la tarea a los profesionales en múltiples aplicaciones, implementando las nuevas tecnologías para aprovechar al máximo todas las ventajas y beneficios que estas ofrecen. Dentro de la amplia gama de posibilidades, trataremos en este artículo una pregunta que muchas veces se presenta: ¿Cómo documentar difíciles puntos de acceso eléctrico?

Diseño de las cámaras de inspección

El diseño de las cámaras de inspección es compacto para proporcionar un fácil manejo y control, y adicionalmente cuentan con un mango completamente ergonómico que facilita su agarre. Es muy importante también, saber cómo elegirla, tema que ya hemos tratado en un artículo anterior.

Por otro lado, uno de los principales objetivos de estos instrumentos de trabajo, es el permitir inspeccionar lugares de acceso restringido de manera práctica, sencilla, a la vez que recopilan toda la información necesaria para documentar la revisión ejecutada. Teniendo en cuenta todo esto, la tecnología implementada en el diseño de estas útiles herramientas de medición y control, la han dotado de varias funciones y características que le permiten lograr su objetivo de forma eficiente.

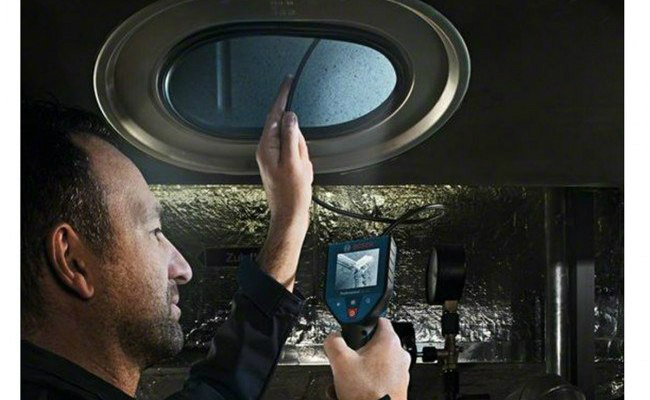

Cámara de Inspección Bosch GIC 120

Entre las principales características y funciones de las cámaras de inspección tenemos las siguientes, las cuales varían de acuerdo al modelo elegido:

Botones e íconos de información: la cámara de inspección cuenta con los botones necesarios e identificados según su función. Además, muestra en pantalla la iconografía que muestra de forma práctica y resumida la información relevante sobre la herramienta, como por ejemplo: la fecha, hora y el estado de la batería.

Pantalla: algunos modelos cuentan con una pantalla de 3.5”, lo que permite obtener una óptima visualización del área inspeccionada. La nitidez y calidad de la imagen, brindan la posibilidad de observar cada detalle de la zona en verificación.

LED: como una función de apoyo para la visualización del área a inspeccionar, la cámara cuenta con una luz brillante y potente, para lograr una excelente iluminación.

Zoom digital: otra función de complemento para la observación de la zona inspeccionada, es el zoom digital. Esta función permite obtener acercamientos del área, para detallar los puntos de interés.

Up is Up: algunos fabricantes incorporan esta función de orientación que gira la imagen proyectada en la pantalla, para evitar que la imagen quede de cabeza sin importar que la cámara esté boca abajo.

Cámara: la cámara cuenta con un pequeño cabezal, que mide 8.5mm de diámetro para facilitar el acceso a cualquier lugar. Es importante tener en cuenta también, el largo del cable para utilizarlo de manera eficiente. Adicionalmente, la cámara cuenta con un conector de tecnología rápida de remoción, que permite desconectarla del instrumento de forma fácil y segura.

Doble fuente de alimentación: para brindar opciones al momento de alimentar la energía del instrumento de inspección, algunos modelos pueden trabajar utilizando la batería de 10.8V ó 4 pilas AA.

Documentación: una de las principales y más importantes funciones del boroscópio, es la captura de imágenes y vídeos. Estos soportes gráficos pueden ser almacenados en la tarjeta de memoria del instrumento, para luego ser transferidos a una computadora o algún dispositivo móvil, por medio del cable MicroUSB de la herramienta. Adicionalmente, los registros gráficos pueden ser fechados, para almacenarlos en orden cronológico lo que facilitaría la realización de análisis y reportes de avances.
Esta función de las cámaras de inspección, permite obtener información veraz, confiable y robusta de las instalaciones o zonas inspeccionadas, de forma rápida y segura, que de otra forma sería difícil de conseguir.

Boroscópio – Transferencia de datos

Uso de las cámaras de inspección en trabajos eléctricos

Gracias a su diseño, a todas sus funciones y características, las cámaras de inspección constituyen una valiosa y poderosa herramienta para realizar reconocimientos o verificaciones en áreas o instalaciones eléctricas, especialmente en aquellas de difícil acceso.

La mayoría de los puntos eléctricos se encuentran ubicados detrás de paredes, lo que dificultad su revisión y por ende el diagnostico o detección de algún problema. Lo mismo ocurre con los tableros eléctricos, y el problema se incrementa si estos son de grandes dimensiones.

Con el uso de las cámaras de inspección, los profesionales de la electricidad pueden sin ningún inconveniente, de manera práctica, rápida y fácil, verificar el estado del punto o sistema eléctrico, incluso si este es de acceso restringido.

Basta con doblar un poco el extremo del cable de la cámara, y proceder a introducir este a través de una abertura o espacio que le permita llegar al área que se desee inspeccionar. Si se requiere profundizar en el área en revisión, solo se debe continuar introduciendo el cable de la cámara, hasta obtener el alcance necesario. Dependiendo del trabajo que se esté realizando, se puede registrar la información del reconocimiento por medio de video o de fotografías, y si se desea un registro con detalle, solo basta con incluir a las imágenes la fecha y hora determinadas en el instrumento de trabajo.
En caso de requerirse, se puede optar por encender el LED de la cámara, así como por emplear la opción de zoom, para detallar alguna zona de relevancia durante la inspección.

Una vez recopilada toda la información de la instalación eléctrica inspeccionada, se procede con la transferencia de la información a una computadora o dispositivo móvil, para analizar la información recolectada.

Las imágenes le podrán indicar donde se ubica el problema, le podrán ayudar a identificar qué partes del punto o tablero eléctrico se encuentran dañadas o desconectadas, qué elementos presentan deterioro, qué componentes requieren ser sustituidos, y todos los inconvenientes que presente la instalación eléctrica.

Por otro lado, con el uso de la cámara de inspección podrán realizar revisiones periódicas, que le ayudarán a realizar seguimiento al comportamiento de algún elemento específico del tablero o punto eléctrico. Esto con la finalidad de determinar, si dicho elemento presenta un comportamiento erróneo que pueda afectar el funcionamiento del circuito completo.

Todo este trabajo con la ayuda del boroscópio, le permitirá realizar su tarea en un tiempo considerablemente menor, con un mayor nivel de seguridad y con una baja inversión de dinero.

Sin lugar a dudas, esta herramienta representa un gran aliado para la realización de trabajos en diferentes disciplinas, así como en el campo de la electricidad.
