¿Cuáles son los diferentes tipos de soldadura?

La soldadura se conoce prácticamente desde la antigüedad, y ha sido uno de los pilares tecnológicos para llegar a la Revolución Industrial del siglo XIX. Sin ella sería imposible haber logrado la construcción de la maquinarias y elementos de ingeniería que en la actualidad damos por hechos.

El método de soldadura maś antiguo es el que se logra en la fragua, golpeando dos metales entre sí hasta lograr su unión. Si bien con el paso del tiempo fueron apareciendo nuevas técnicas de soldadura, el principio es el mismo: unir fuertemente dos metales mediante la aleación de ellos entre sí o a través de un tercer metal utilizado como fundente. A continuación veremos las técnicas más utilizadas en la actualidad.

Diferentes técnicas de soldadura para cada necesidad

Dependiendo de la técnica utilizada, y el equipamiento que se necesita, podemos definir diferentes técnicas de soldadura que explicaremos a continuación:

Soldadura por gas

Se trata de una técnica bastante simple, económica y popular, aunque su utilización en procesos industriales ha disminuido últimamente. La más conocida es aquella que utiliza la combustión de acetileno en oxígeno, llamada soldadura autógena, que permite alcanzar una llama que supera los 3.200 °C. Sus ventajas principales son su bajo costo y la capacidad de movilidad sus equipos. La desventaja es el tiempo que tardan los materiales para enfriarse.

También existen métodos de soldadura por gas a temperaturas notablemente inferiores, como aquella llamada soldadura fuerte, que implica el uso de un soplete de gas licuado de petróleo mezclado con aire para lograr una llama lo suficientemente caliente como para fundir una aleación de estaño con plomo, utilizada principalmente en plomería para la unión de tuberías de agua en instalaciones domésticas.

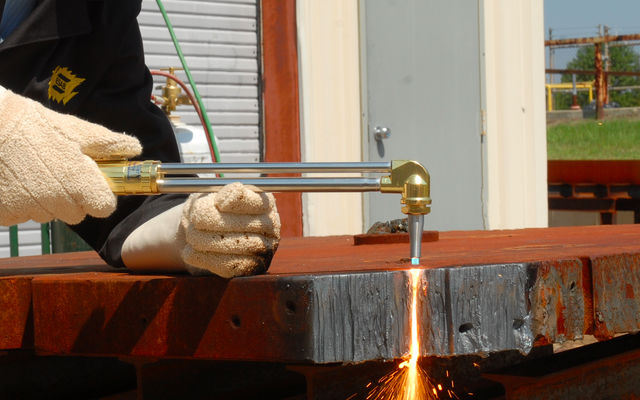

Soldadora autógena utilizada en este caso como herramienta de corte.

Soldadura por arco eléctrico

Esta es una de las técnicas más desarrolladas, y existen muchos procesos que se basan en este principio. Para lograr la soldadura se utiliza una fuente de energía eléctrica (ya sea corriente continua o alterna) que permite derretir los metales.

Soldadura SMAW

El proceso varía de acuerdo a la fuente de energía utilizada, el tipo de electrodos, y la utilización o no de un gas u otro material que altere la interacción de los componentes con la atmósfera.

SMAW (Shielded Metal Arc Welding)

En español se la conoce por las siglas MMAW (Metal Manual Arc Welding, o soldadura metálica manual por arco). En este proceso se utilizan electrodos de acero revestidos con un material fundente que, con el calor de la soldadura, produce dióxido de carbono. Este gas actúa como un escudo contra el oxígeno de la atmósfera, impidiendo la oxidación y la formación de escoria sobre el charco de soldadura. El núcleo de acero del electrodo, al fundirse, une las piezas y rellena los espacios. Es una técnica sencilla de aprender y los equipos que requiere son accesibles y fáciles de conseguir.

GMAW (Gas Metal Arc Welding)

En español, soldadura de gas de arco metálico, o de gas de metal inerte (MIG); es una técnica parecida a la anterior pero que usa un electrodo que no se consume y un gas inerte, que se suministra aparte y que debido a su naturaleza, impide la formación de óxidos y escorias. Es una técnica también sencilla de aprender, pero que requiere un equipo algo más sofisticado. Al requerir la aplicación de un gas, no es muy adecuada para trabajos al aire libre.

FCAW (Flux Cored Arc Welding)

En español significa soldadura de arco de núcleo fundente. Es una técnica mucho más rápida que la anterior, aunque más susceptible a imperfecciones. En esta técnica, el electrodo de acero está relleno de un material en polvo que al quemarse produce un gas de blindaje y una capa de escoria que protege la soldadura. Es un proceso semiautomático, pero que se puede automatizar con las herramientas adecuadas. Por otro lado, esta técnica también se puede combinar con el suministro de un gas de blindaje aparte para lograr mejores resultados.

GTAW (Gas Tungsten Arc Welding)

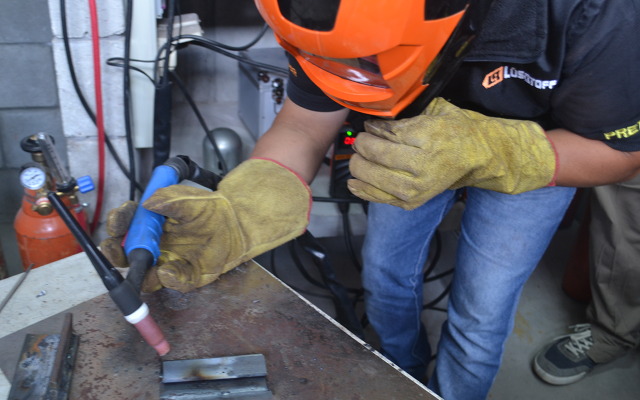

soldadora TIG

Soldadura de arco con gas de tungsteno, o de gas inerte de tungsteno (TIG). En este proceso, el electrodo es de tungsteno y no se consume, y se utilizan gases inertes o semi-inertes como blindado. Es un proceso lento y preciso, que requiere de mucha técnica, pero que permite unir metales finos y realizar trabajos delicados. Este tipo de soldaduras se utiliza extensamente en la fabricación de bicicletas.

SAW (Sumerged Arc Welding)

Soldadura de arco sumergido. En esta técnica, se utiliza un material protector granulado que se aplica como un flujo constante sobre el arco, ocultando la luz y el humo que genera el proceso. El material protector aísla la soldadura de la contaminación atmosférica, genera una escoria que protege la soldadura y puede contribuir a la formación de aleaciones. Además, el mismo puede ser reutilizado. Este proceso se utiliza a escala industrial.

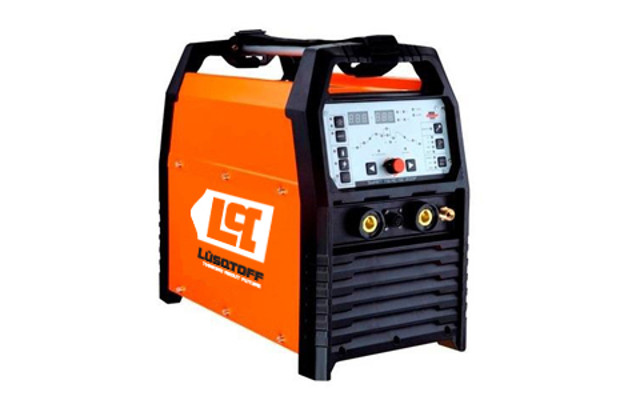

Soldadura con equipos inverter (IGBT)

Una mención especial debe hacerse para los equipos que poseen la tecnología IGBT, comúnmente conocida como inversora. En estos equipos se utiliza tecnología digital para operar el rectificado, el control de la frecuencia y otros parámetros, pero principalmente se ofrece además el control informatizado del ciclo, algo conocido como asistencia a la soldadura.

Mediante esta ayuda es posible lograr un ciclo de soldado mucho más eficiente en términos de consumo, una costura más prolija, eliminar por completo el sticking o pegado del electrodo mediante el hot start, alcanzar una mayor profundidad y penetración con un menor consumo eléctrico, y reducir las salpicaduras en las técnicas MIG y TIG.

Soldadura por resistencia

En esta técnica se aplica una corriente eléctrica directamente a las piezas que deben ser soldadas, lo que permite fundirlas y unirlas. Requiere de equipos costosos y sus aplicaciones son bastante limitadas. Las técnicas más utilizadas son las llamadas soldadura por puntos y soldadura de costura, que permiten unir varas piezas de metal fino, ya sea en pequeñas uniones o en soldaduras largas y continuas.

Soldadura por rayo de energía concentrada

En esta técnica se puede utilizar un rayo láser concentrado o un haz de electrones disparado en el vacío para lograr soladuras de alta precisión. Es un proceso muy costoso, pero fácil de automatizar. La técnica es extremadamente rápida, lo que la hace ideal para procesos de fabricación en masa.

Soldadura de estado sólido

Son técnicas que permiten unir las piezas sin fundirlas. Una de ellas es la aplicación de ondas de ultrasonido en una atmósfera de presión alta, muchas veces utilizada para la unión de materiales plásticos. Otra técnica es la soldadura explosiva, que consiste en colisionar dos piezas a alta velocidad, lo que produce que los materiales se plastifiquen y se unan sin generar demasiado calor.
